主题:阻抗曲线

帅哥哟,离线,有人找我吗?
水仙
  1楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51232 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2010-9-2 10:21:44 [显示全部帖子]

音箱不是如此设计的.


声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51232 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2010-9-2 11:05:20 [显示全部帖子]

三言两语说不清楚.

音箱设计是系统设计.

倒相箱起码需要的几个参数: 扬声器参数,箱体净容积,目标频响曲线等等

阻抗曲线基本可以不用看.



声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51232 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2010-9-2 11:49:55 [显示全部帖子]

"但为了做低Fb,加大了箱的容积"



一味强调Fb,没有意义.

何况Fb不仅仅是Vb决定.



声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  4楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51232 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2010-9-2 12:49:55 [显示全部帖子]


图片点击可在新窗口打开查看

看看你的频响曲线.



声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51232 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2010-9-2 14:23:21 [显示全部帖子]


图片点击可在新窗口打开查看

SBB4响应(2.7升)



声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  6楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51232 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2010-9-2 14:24:53 [显示全部帖子]

从频响曲线看,低频都不理想.(此时,对应的阻抗曲线看不出什么问题)
[此贴子已经被作者于2010-09-02 14:25:11编辑过]


声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  7楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51232 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2010-9-2 14:26:37 [显示全部帖子]

设计不能照本宣科, 尤其是书本本身不对时.


声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  8楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51232 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2010-9-4 16:48:57 [显示全部帖子]


图片点击可在新窗口打开查看

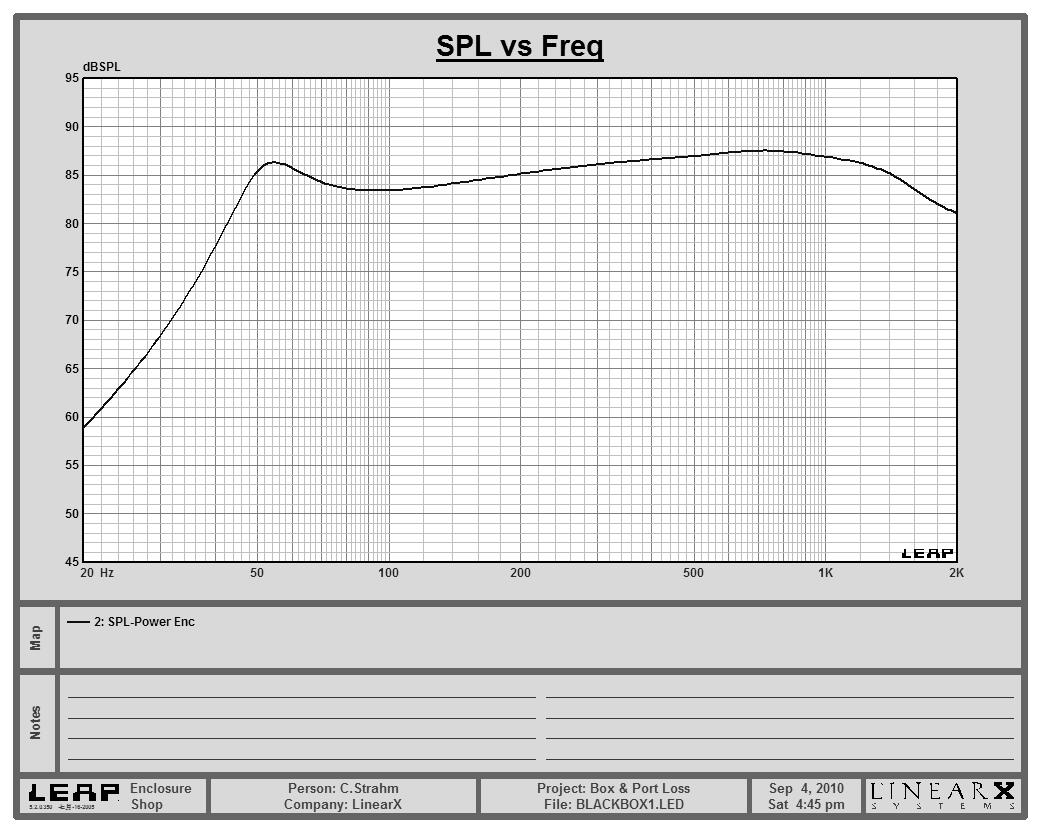

看看此频响曲线能否满意?



声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  9楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51232 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2010-9-4 16:50:10 [显示全部帖子]

这里扬声器参数还是用楼主提供的, 没有考虑箱体的泄漏和损耗.


声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  10楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51232 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2010-9-14 9:00:28 [显示全部帖子]

开口箱是否是一样的呢?

一样的,有类似响应曲线. 但不仅仅是箱体容积引起!



声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  11楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51232 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2010-9-14 9:05:14 [显示全部帖子]

三言两语:

1、理想的扬声器参数可以按照理想化条件设计(音箱)

2、不理想的扬声器参数按理想化条件设计(音箱),其结果(效果)多半不理想

3、不理想的扬声器参数按非理想条件设计(音箱),有可能(不是一定)得到理想效果



声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  12楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51232 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2010-9-14 9:06:49 [显示全部帖子]

理想效果就是最终设计目标和检验结果!



所以,设计前需要目标。
