主题：扬声器串联的问题
帅哥哟，离线，有人找我吗？
sometimes
 小大  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游民 帖子：12 积分：286 威望：0 精华：0 注册：2006-5-27 0:14:19 		扬声器串联的问题  发帖心情 Post By：2011-5-5 10:19:00 [只看该作者]

网上看到一段话：“任意两只扬声器串联后，其Qts必然高过1，从电声原理上讲无法为其设计助声腔”请教各位大侠这段话到底正确与否，如正确的话怎么理解？

 回到顶部
帅哥哟，离线，有人找我吗？
duck025
 小大  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：36 积分：339 威望：0 精华：0 注册：2008-9-17 21:10:16 		  发帖心情 Post By：2011-5-5 15:29:41 [只看该作者]

同求....
 回到顶部
帅哥哟，离线，有人找我吗？
路人甲
 小大  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：396 积分：2552 威望：0 精华：0 注册：2006-10-22 13:27:03 		  发帖心情 Post By：2011-5-6 23:40:25 [只看该作者]

以下是引用sometimes在2011-05-05 10:19:00的发言：
网上看到一段话：“任意两只扬声器串联后，其Qts必然高过1，从电声原理上讲无法为其设计助声腔”请教各位大侠这段话到底正确与否，如正确的话怎么理解？

当然不对。

如果两喇叭是绝对一致的话，那串联后，QTS无变化。

如果有点误差那就麻烦了，所以很少有串联设计的产品。

别人笑我太疯癫,我笑他人看不穿
不见五陵豪杰墓,无花无酒锄作田
 回到顶部
帅哥哟，离线，有人找我吗？
jingzw
 小大  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：51 积分：1344 威望：0 精华：0 注册：2006-2-7 17:50:32 		  发帖心情 Post By：2012-5-23 13:06:36 [只看该作者]

Qts是不变的，前提是两只单元一致信好

 回到顶部
帅哥哟，离线，有人找我吗？
heyuanchang
 小大  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 上等兵头头
等级：侠之大者 帖子：193 积分：2735 威望：0 精华：0 注册：2008-1-12 10:53:14 		  发帖心情 Post By：2012-6-1 14:05:23 [只看该作者]

请问所谓的一致性是指在公差范围内，或者说要求精确到什么程度才叫一致性好呢？各位?


勤劳胜地，智慧胜天!
13528196468  QQ651023523
 回到顶部
帅哥哟，离线，有人找我吗？
heyuanchang
 小大  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 上等兵头头
等级：侠之大者 帖子：193 积分：2735 威望：0 精华：0 注册：2008-1-12 10:53:14 		  发帖心情 Post By：2012-6-1 14:06:28 [只看该作者]

学习中


勤劳胜地，智慧胜天!
13528196468  QQ651023523
 回到顶部
帅哥哟，离线，有人找我吗？
skyla03
 小大  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 坎坷的喇叭仔
等级：黑侠 帖子：383 积分：2496 威望：0 精华：0 注册：2011-5-10 9:54:05 		  发帖心情 Post By：2012-7-27 11:04:41 [只看该作者]

最近尝试串联两个全频小喇叭来使用，发现在3K以上的频率，衰减的很厉害，不知道什么原因呢？

 回到顶部
帅哥哟，离线，有人找我吗？
xiushuicunren
 小大  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 修水 村人
等级：青蜂侠 帖子：1597 积分：10223 威望：0 精华：0 注册：2010-1-12 23:03:00 		  发帖心情 Post By：2012-7-30 10:42:15 [只看该作者]

以下是引用skyla03在2012-07-27 11:04:41的发言：
最近尝试串联两个全频小喇叭来使用，发现在3K以上的频率，衰减的很厉害，不知道什么原因呢？

也很关注这一的情况。



请教：是单元之间的影响还是其它原因？
 回到顶部
帅哥哟，离线，有人找我吗？
xiushuicunren
 小大  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 修水 村人
等级：青蜂侠 帖子：1597 积分：10223 威望：0 精华：0 注册：2010-1-12 23:03:00 		  发帖心情 Post By：2012-7-30 10:46:19 [只看该作者]

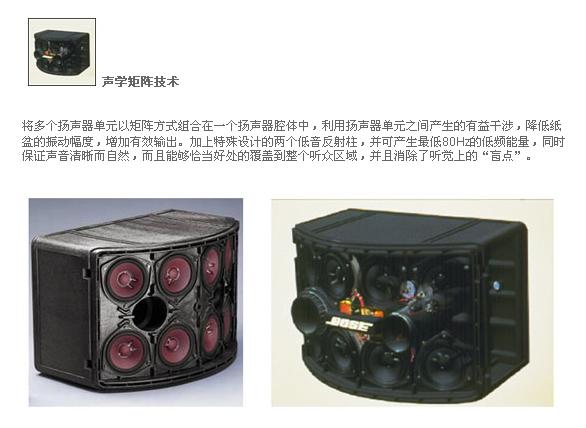

好像记得BOSE的一种音箱，是很多小阻抗（1欧）的单元串联而成的。

不知道这样的音箱是如何工作的？





请指教了！


图片点击可在新窗口打开查看
[此贴子已经被作者于2012-07-30 11:05:36编辑过]
 回到顶部
帅哥哟，离线，有人找我吗？
fp1024
 小大  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：3 积分：105 威望：0 精华：0 注册：2011-10-7 14:09:57 		  发帖心情 Post By：2012-7-30 11:38:53 [只看该作者]

串联不影响QTS的，串联的话注意关心他们的位置，很容易干涉，要有一定的距离，一定的角度，

 回到顶部
帅哥哟，离线，有人找我吗？
fp1024
 小大  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：3 积分：105 威望：0 精华：0 注册：2011-10-7 14:09:57 		  发帖心情 Post By：2012-7-30 11:41:00 [只看该作者]

单元串联在增大声压级的同时也可以节约更多的功放通道，

 回到顶部
帅哥哟，离线，有人找我吗？
skyla03
 小大  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 坎坷的喇叭仔
等级：黑侠 帖子：383 积分：2496 威望：0 精华：0 注册：2011-5-10 9:54:05 		  发帖心情 Post By：2012-7-30 14:42:12 [只看该作者]

输入电压不变，串联没有加大声压级；1W.M对比，SPL增加3dB。

 回到顶部
帅哥哟，离线，有人找我吗？
skyla03
 小大  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 坎坷的喇叭仔
等级：黑侠 帖子：383 积分：2496 威望：0 精华：0 注册：2011-5-10 9:54:05 		  发帖心情 Post By：2012-7-30 14:58:59 [只看该作者]

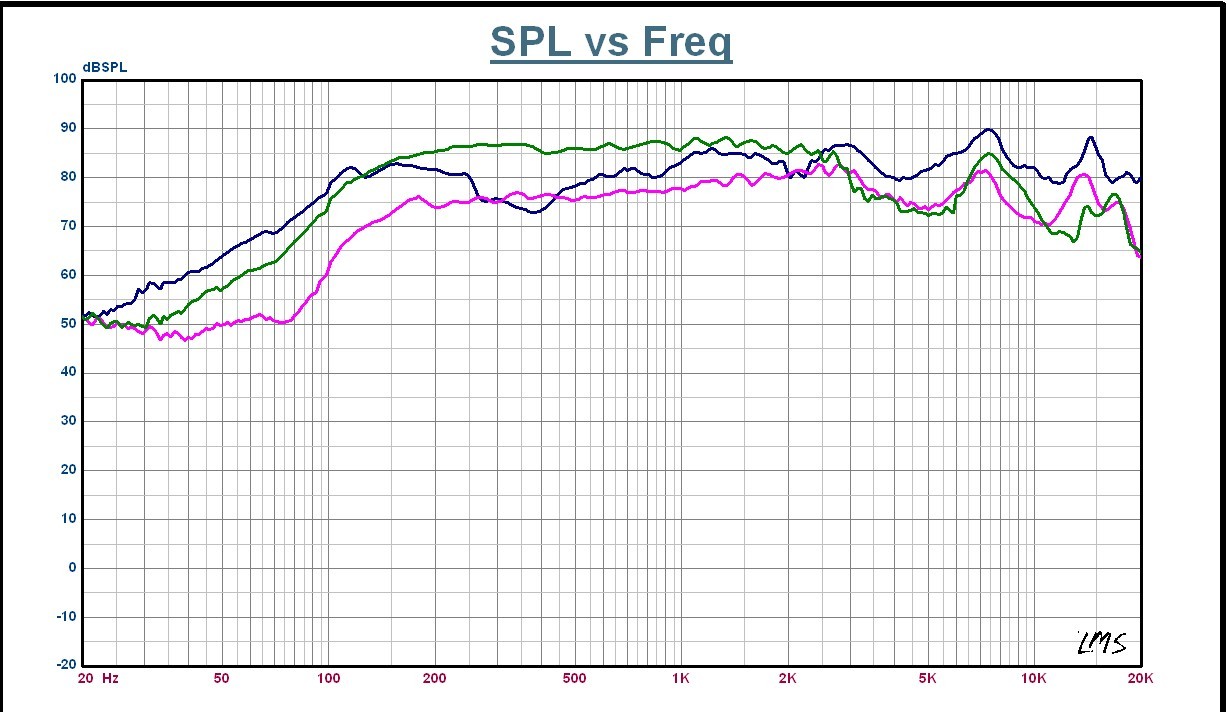

这是一只SOUNDBAR音箱，3寸的全频喇叭。
一，蓝色是1只喇叭，障板测试；粉红色是2只喇叭，并联装箱测试（咪头对着两个喇叭的中间，两个喇叭的间隙大概30mm）；绿色是4只喇叭，装箱测试，分为左右声道，每声道2只喇叭并联（ 咪头对着两个喇叭的中
图片点击可在新窗口打开查看
间，两组喇叭的中间距离大概40Cm ）。
二，三条曲线的测试，用的是不同的距离，声压级大小参考。
三，每组喇叭的串联，在3K后衰减的很厉害，没有保存结果，所以传不上来。
大家给点意见
[此贴子已经被作者于2012-07-31 11:39:32编辑过]
 回到顶部
帅哥哟，离线，有人找我吗？
路人甲
 小大  14楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：396 积分：2552 威望：0 精华：0 注册：2006-10-22 13:27:03 		  发帖心情 Post By：2012-7-31 15:04:58 [只看该作者]

楼上这个设计，不光是串联会衰减、并联也一样会啊，那是两喇叭的干涉问题。

这个例子和本论题的本意没有关系。

别人笑我太疯癫,我笑他人看不穿
不见五陵豪杰墓,无花无酒锄作田
 回到顶部
帅哥哟，离线，有人找我吗？
门外汉
 小大  15楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 虾兵
等级：新手上路 帖子：334 积分：2582 威望：0 精华：0 注册：2007-11-8 13:41:48 		  发帖心情 Post By：2012-7-31 22:44:59 [只看该作者]

以下是引用路人甲在2012-07-31 15:04:58的发言：

楼上这个设计，不光是串联会衰减、并联也一样会啊，那是两喇叭的干涉问题。

这个例子和本论题的本意没有关系。

偶帮你送一对联：

上联：张三李四做张冠李戴的事；

下联：驴唇马嘴叫公鸡啼鸣之声；

横批: 闲的扯淡

沉默并不代表不会，沉默只是为了更好的低调！
 回到顶部
帅哥哟，离线，有人找我吗？
skyla03
 小大  16楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 坎坷的喇叭仔
等级：黑侠 帖子：383 积分：2496 威望：0 精华：0 注册：2011-5-10 9:54:05 		  发帖心情 Post By：2012-7-31 23:44:09 [只看该作者]

楼上好文采

 回到顶部
帅哥哟，离线，有人找我吗？
ali
 小大  17楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游民 帖子：13 积分：179 威望：0 精华：0 注册：2009-5-16 18:50:40 		  发帖心情 Post By：2013-3-16 19:23:51 [只看该作者]

BOSE802实际应用时必须配合802C音箱控制器使用

 回到顶部
帅哥哟，离线，有人找我吗？
薨莀
 小大  18楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：59 积分：377 威望：0 精华：0 注册：2013-4-12 18:39:39 		  发帖心情 Post By：2013-4-22 21:30:10 [只看该作者]

学习了，我是个菜鸟，还是第一次听说喇叭串联的，见识了
