主题：吸音棉
帅哥哟，离线，有人找我吗？
darry
 小大  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：蝙蝠侠 帖子：827 积分：9219 威望：0 精华：0 注册：2005-11-2 22:36:07 		吸音棉  发帖心情 Post By：2005-11-22 23:21:36 [只看该作者]

请问音箱内的吸音棉尺寸是怎样确定的？

 回到顶部
帅哥哟，离线，有人找我吗？
darry
 小大  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：蝙蝠侠 帖子：827 积分：9219 威望：0 精华：0 注册：2005-11-2 22:36:07 		  发帖心情 Post By：2005-11-26 10:58:54 [只看该作者]

这个题目有人愿意指点吗？

 回到顶部
帅哥哟，离线，有人找我吗？
音响初哥
 小大  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 东厂仅一位
等级：超级版主 帖子：2753 积分：21824 威望：10 精华：20 注册：2005-10-31 11:19:00 		  发帖心情 Post By：2005-11-29 14:45:43 [只看该作者]

尺寸确定？这好象比较难说！！哪位老大有数据，可以提供一下吗？？


设计及承建消声室/试听室;提供专业隔声门/吸声尖劈
mobile:13632682797
qq:93514358
 回到顶部
帅哥哟，离线，有人找我吗？
原声
 小大  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 爱好者
等级：新手上路 帖子：881 积分：5997 威望：1 精华：0 注册：2005-11-22 8:09:48 		  发帖心情 Post By：2005-11-29 17:27:06 [只看该作者]

本人感觉现在倒相箱用的吸音棉(能吸音吗?)用处不大.

 回到顶部
美女呀，离线，留言给我吧！
liyy
 小大  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：521 积分：4332 威望：0 精华：1 注册：2005-11-2 14:44:07 		  发帖心情 Post By：2005-11-29 17:44:34 [只看该作者]

要看低频扬声器的工作频段，如果工作频带比较宽的话，作用还是有的！
 回到顶部
帅哥哟，离线，有人找我吗？
低手
 小大  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：21 积分：239 威望：0 精华：0 注册：2005-11-10 22:16:56 		  发帖心情 Post By：2005-11-29 20:24:10 [只看该作者]

那还是要具体问题具体分析哦,一般如果QTC大的话,就用少一点,QTC小的话,就多用点,吸音棉吸收声能也因材料不同而强弱不同.在闭箱和开口箱的作用也略有不同哦


蜀北的一片秋叶，行业中的一棵小草。
 回到顶部
帅哥哟，离线，有人找我吗？
后卫
 小大  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：255 积分：2717 威望：0 精华：0 注册：2006-4-3 16:57:18 		  发帖心情 Post By：2006-4-14 22:26:47 [只看该作者]

以下是引用原声在2005-11-29 17:27:06的发言：
本人感觉现在倒相箱用的吸音棉(能吸音吗?)用处不大.

这位仁兄，我看你白混了！悲哀！

鸿鹄高飞，一举千里。羽翼已就，横绝四海。
 回到顶部
帅哥哟，离线，有人找我吗？
知春
 小大  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 打工者
等级：新手上路 帖子：596 积分：4738 威望：0 精华：5 注册：2005-11-9 12:42:59 		  发帖心情 Post By：2006-4-14 22:39:22 [只看该作者]

目前国内用得最普遍的是晴纶(一种化纤),也有用海绵(有的做成波浪形),这些材料吸声系数是多少?热容量是多少?跟早期的超细玻璃纤维不可同日而语.

 回到顶部
帅哥哟，离线，有人找我吗？
知春
 小大  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 打工者
等级：新手上路 帖子：596 积分：4738 威望：0 精华：5 注册：2005-11-9 12:42:59 		  发帖心情 Post By：2006-4-14 23:01:50 [只看该作者]

楼主的问题其实也简单,但他没说明是封闭箱还是其他类型的.以最简单的封闭箱为例,也许有助于理解一些概念.

对于封闭箱其实就是在扬声器背面加了声负载:声阻Rab(主要由箱体内的吸声材料引起,不考虑声泄漏的话)、声顺Cab（与净容积有关）、声质量Mab.
 回到顶部
帅哥哟，离线，有人找我吗？
知春
 小大  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 打工者
等级：新手上路 帖子：596 积分：4738 威望：0 精华：5 注册：2005-11-9 12:42:59 		  发帖心情 Post By：2006-4-14 23:26:43 [只看该作者]

Cab=Vab/(ρC2),Vab为箱体净容积

Mab=Bρ/(πa)，B为边缘校正系数（与扬声器等效辐射面积与箱体安装扬声器面的面积比有关，箱体正面无限大时B值为0.85）

Rab≈Rac/((ωCabRac)2+(1+Vb/γVc+(Vb/γVc)2))

其中：Rac=Rf/3Sc

Rf=40000t,当吸声材料为泡沫塑料等疏松材料时

Rf=800000t,当吸声材料为玻璃棉板等稠密材料时

Sc为吸声材料的吸声表面积（这也就是常用多孔材料的原因）

Vc为吸声材料的体积

t为吸声材料的厚度

由以上公式，在吸声材料形状、材质确定后，就可以计算出Rab;也可先确定Rab，再倒算吸声材料形状、材质。
 回到顶部
帅哥哟，离线，有人找我吗？
知春
 小大  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 打工者
等级：新手上路 帖子：596 积分：4738 威望：0 精华：5 注册：2005-11-9 12:42:59 		  发帖心情 Post By：2006-4-14 23:37:16 [只看该作者]

到底吸什么音？主要消除箱内的简正方式，主要集中在中频部分！箱内简正频率的分布为：f=C*[(Nx/a)^2+(Ny/b)^2+(Nz/d)^2]/2，C为声速，Nx Ny Nz为非负整数，a为箱体宽度，b为箱体高度，d为箱体深度。__音响初哥

 回到顶部
帅哥哟，离线，有人找我吗？
知春
 小大  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 打工者
等级：新手上路 帖子：596 积分：4738 威望：0 精华：5 注册：2005-11-9 12:42:59 		  发帖心情 Post By：2006-4-14 23:41:43 [只看该作者]

箱内空气的声顺 Cab=Vab/(ρc2)=Vab/(γPo),

理想情况下，绝热压缩系数和等温压缩系数分别为1.4 1.0 (空气定压热容量和定容热容量之比）

吸音棉材料不同，功用也有所不同。__Acoustics

不同的吸音材料γ值对Cab的影响也不同.
 回到顶部
帅哥哟，离线，有人找我吗？
知春
 小大  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 打工者
等级：新手上路 帖子：596 积分：4738 威望：0 精华：5 注册：2005-11-9 12:42:59 		[求助]一个低音的问题  发帖心情 Post By：2006-4-14 23:43:49 [只看该作者]

"养在深闺人不识"! __DB

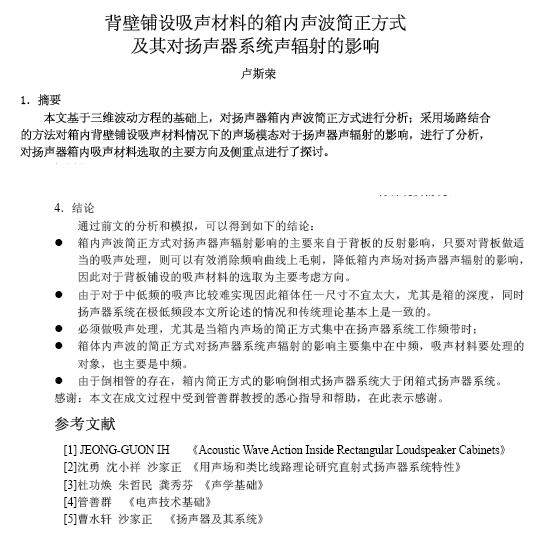

此主题相关图片如下：
 回到顶部
帅哥哟，离线，有人找我吗？
知春
 小大  14楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 打工者
等级：新手上路 帖子：596 积分：4738 威望：0 精华：5 注册：2005-11-9 12:42:59 		  发帖心情 Post By：2006-4-14 23:46:23 [只看该作者]


 回到顶部
帅哥哟，离线，有人找我吗？
知春
 小大  15楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 打工者
等级：新手上路 帖子：596 积分：4738 威望：0 精华：5 注册：2005-11-9 12:42:59 		  发帖心情 Post By：2006-4-14 23:49:26 [只看该作者]

吸音棉 相关搜索： 主题 数据表1

1.
[求助] 吸音棉的用法
作者：云飞扬 浏览：245 回复：13 → 混响室 2006-03-07 00:02:45

2.
吸音棉
作者：darry 浏览：244 回复：13 → 混响室 2005-11-22 23:21:36

 回到顶部
帅哥哟，离线，有人找我吗？
知春
 小大  16楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 打工者
等级：新手上路 帖子：596 积分：4738 威望：0 精华：5 注册：2005-11-9 12:42:59 		  发帖心情 Post By：2006-4-14 23:49:46 [只看该作者]

吸音棉 相关搜索： 主题 数据表1

1.
请教各位前辈老师：音箱的吸音棉到底要不要加？
作者：四方城 浏览：849 回复：80 → 消声室 2006-02-06 16:25:50

 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  17楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2006-4-15 10:52:04 [只看该作者]

以下是引用知春在2006-04-14 23:26:43的发言：

Cab=Vab/(ρC2),Vab为箱体净容积

Mab=Bρ/(πa)，B为边缘校正系数（与扬声器等效辐射面积与箱体安装扬声器面的面积比有关，箱体正面无限大时B值为0.85）

Rab≈Rac/((ωCabRac)2+(1+Vb/γVc+(Vb/γVc)2))

其中：Rac=Rf/3Sc

Rf=40000t,当吸声材料为泡沫塑料等疏松材料时

Rf=800000t,当吸声材料为玻璃棉板等稠密材料时

Sc为吸声材料的吸声表面积（这也就是常用多孔材料的原因）

Vc为吸声材料的体积

t为吸声材料的厚度

由以上公式，在吸声材料形状、材质确定后，就可以计算出Rab;也可先确定Rab，再倒算吸声材料形状、材质。




其实扬声器背面的声阻抗在加入吸音材料后发生了变化,且都与频率相关:

背面的声阻抗Zab=Rab+jωMab+1/(jωCab)

背面的声阻Rab本身跟材料和频率又相关.

这里的适用范围还是集中参数系统,即低频区域.(箱体参数或公式设计大部分都是低频方面)

中高频问题卢工有专门的论述(在资料室有相关资料)

声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
一个老兵
 小大  18楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：3518 积分：31704 威望：5 精华：20 注册：2005-10-31 11:40:50 		  发帖心情 Post By：2006-4-16 8:41:25 [只看该作者]

好帖!

 回到顶部
帅哥哟，离线，有人找我吗？
laowang601
 小大  19楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：29 积分：372 威望：0 精华：0 注册：2006-3-17 10:23:46 		  发帖心情 Post By：2006-4-16 20:43:42 [只看该作者]

吸音棉在任何时候都能吸音的


学习,交流,交友,知天下.
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  20楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2006-10-9 13:01:43 [只看该作者]

道理越辩越明!


声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
