主题：一个加载行波管的36mm音头模拟
帅哥哟，离线，有人找我吗？
changro
 小大  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：165 积分：2206 威望：0 精华：0 注册：2006-7-2 18:09:53 		一个加载行波管的36mm音头模拟  发帖心情 Post By：2015-3-16 17:14:02 [只看该作者]

下面我们将附上一个36mm的压缩驱动头的模拟资料，首先我们要在行波管中进行分析。
先贴上SPL，IMP及声场分析的结果。
图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
changro
 小大  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：165 积分：2206 威望：0 精华：0 注册：2006-7-2 18:09:53 		  发帖心情 Post By：2015-3-16 17:15:13 [只看该作者]

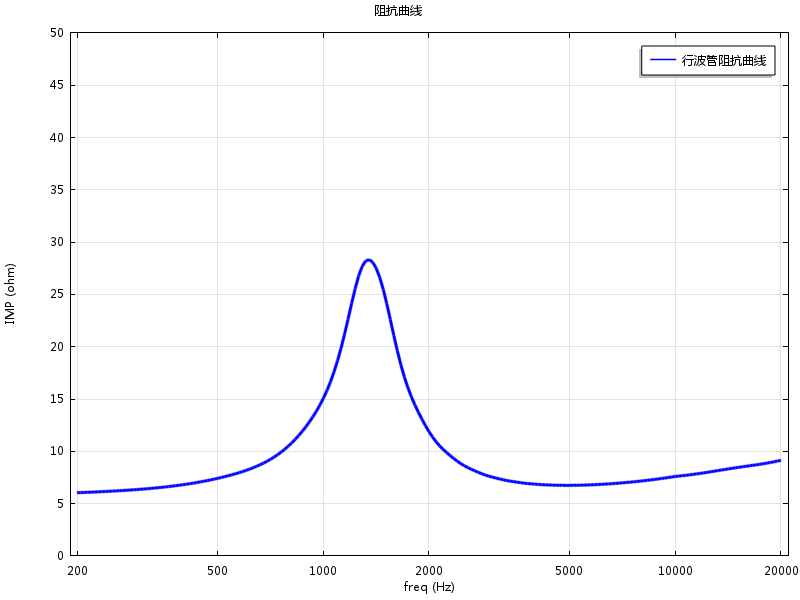

接下来上传阻抗曲线

 回到顶部
帅哥哟，离线，有人找我吗？
changro
 小大  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：165 积分：2206 威望：0 精华：0 注册：2006-7-2 18:09:53 		  发帖心情 Post By：2015-3-16 17:15:38 [只看该作者]


图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
changro
 小大  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：165 积分：2206 威望：0 精华：0 注册：2006-7-2 18:09:53 		  发帖心情 Post By：2015-3-16 17:16:00 [只看该作者]

声场分析
图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
g574100239
 小大  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：职业侠客 帖子：94 积分：811 威望：0 精华：2 注册：2011-4-25 2:04:33 		  发帖心情 Post By：2015-3-16 20:00:42 [只看该作者]

支持分享

 回到顶部
帅哥哟，离线，有人找我吗？
changro
 小大  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：165 积分：2206 威望：0 精华：0 注册：2006-7-2 18:09:53 		  发帖心情 Post By：2015-3-17 10:42:55 [只看该作者]

下面是音头加载一个fc=1000Hz的指数形号筒的SPL。

 回到顶部
帅哥哟，离线，有人找我吗？
changro
 小大  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：165 积分：2206 威望：0 精华：0 注册：2006-7-2 18:09:53 		  发帖心情 Post By：2015-3-17 10:43:41 [只看该作者]


图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
changro
 小大  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：165 积分：2206 威望：0 精华：0 注册：2006-7-2 18:09:53 		  发帖心情 Post By：2015-3-17 10:45:31 [只看该作者]

唉，这个网站有bug，限制每天上传5个文件，但是有时候上传了之后又看不到文件。
不管了，接着贴上音头加载号筒的阻抗曲线吧。
图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
changro
 小大  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：165 积分：2206 威望：0 精华：0 注册：2006-7-2 18:09:53 		  发帖心情 Post By：2015-3-17 10:50:14 [只看该作者]

接下来要分析能量响应的问题了，首先是我们要解释在3kHz的响应凹陷，贴上3kHz的声场图及应力应变分析图，就很清楚了。
图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
changro
 小大  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：165 积分：2206 威望：0 精华：0 注册：2006-7-2 18:09:53 		  发帖心情 Post By：2015-3-17 10:51:02 [只看该作者]

3kHz的应力应变分析：
图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
changro
 小大  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：165 积分：2206 威望：0 精华：0 注册：2006-7-2 18:09:53 		  发帖心情 Post By：2015-3-17 10:52:01 [只看该作者]

由于限制附件的关系，其他的分析留在明天再继续分享。

 回到顶部
帅哥哟，离线，有人找我吗？
changro
 小大  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：165 积分：2206 威望：0 精华：0 注册：2006-7-2 18:09:53 		  发帖心情 Post By：2015-3-18 9:43:34 [只看该作者]

接下来我们要知道这个音头的高频上限是什么如何造成，同样需要分析声场和力-位移场。
图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
changro
 小大  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：165 积分：2206 威望：0 精华：0 注册：2006-7-2 18:09:53 		  发帖心情 Post By：2015-3-18 9:53:08 [只看该作者]

对比3kHz和13.8kHz的声场和力-位移场，可以发现在轴的能量响应衰减源于不同的机理，所以各自的解决对策也有不同。

图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
changro
 小大  14楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：165 积分：2206 威望：0 精华：0 注册：2006-7-2 18:09:53 		  发帖心情 Post By：2015-3-18 10:15:53 [只看该作者]

由于在这个案例中已经优化了相位塞的形状，所以我们没有看到在高频处有明显的通道模态被激发，相关于通道分析的模拟，在下一个案例中分享；同时狭隙的边界层粘滞产生的粘热阻尼影响也会在另一个案例中来分享。

在本例中对瑞利阻尼做了一些夸大的预设，所以看起来峰谷被抑制的比较平滑，实际上来讲，PEEK是一种弱各向异性体，所以它的粘性阻尼非常复杂，转换为瑞利阻尼时候需要小心的对比和修正。总之来讲首要的一点是要先确认响应特征，这是很重要的一件事。

水平有限，请根据实际情况批判的参考；如果有误导了，请谅解！
 回到顶部
帅哥哟，离线，有人找我吗？
JXJJZZ
 小大  15楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：职业侠客 帖子：123 积分：958 威望：0 精华：0 注册：2015-1-13 17:05:14 		  发帖心情 Post By：2015-3-18 13:31:52 [只看该作者]

bucuo



这家伙很懒，什么都没留下！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  16楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2015-3-19 18:12:09 [只看该作者]

是什么软件？不会是英国的某软件吧？看到KEF有人做过类似仿真。


学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
g574100239
 小大  17楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：职业侠客 帖子：94 积分：811 威望：0 精华：2 注册：2011-4-25 2:04:33 		  发帖心情 Post By：2015-3-20 14:37:39 [只看该作者]

不就是comsol么

 回到顶部
帅哥哟，离线，有人找我吗？
czw624624
 小大  18楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：70 积分：659 威望：0 精华：0 注册：2012-8-15 18:51:35 		  发帖心情 Post By：2015-3-22 19:59:54 [只看该作者]

3kHz的响应凹陷，可以加磁液解决；主要是加在磁间隙的内侧；但是关于高频上限是什么如何造成的？没有看懂，请楼主点拨点拨~~~
 回到顶部
帅哥哟，离线，有人找我吗？
czw624624
 小大  19楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：70 积分：659 威望：0 精华：0 注册：2012-8-15 18:51:35 		  发帖心情 Post By：2015-3-22 20:06:06 [只看该作者]

期待楼主的下个案例分享啊~~~~

 回到顶部
帅哥哟，离线，有人找我吗？
玛田音箱
 小大  20楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：蜘蛛侠 帖子：1078 积分：12772 威望：0 精华：0 注册：2006-7-27 20:39:17 		  发帖心情 Post By：2015-3-23 7:55:48 [只看该作者]

同意18楼，实战真理。

[此贴子已经被作者于2015-03-23 07:57:02编辑过]

QQ:伍肆叁捌玖零玖陆叁
SKYPE:MT13425115072
手机:壹捌玖-零贰伍伍-玖壹壹壹
