主题:微型扬声器的仿真及设计(实例介绍)

帅哥哟,离线,有人找我吗?
Acoustics
  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2006-9-26 16:16:42 [显示全部帖子]

微型扬声器Fo怎么计算?

理论上是一样的,Mms容易推算,但Cms跟材料/厚度/形状等有关.



学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2006-9-26 16:30:45 [显示全部帖子]

用上面的一些数据输入到LEAP里面,结果也比较有趣:




图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2006-9-26 16:32:05 [显示全部帖子]

输入功率不同时,Fo会明显变化!

阻抗值也有变化.



学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2006-9-26 16:32:37 [显示全部帖子]


图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2006-9-26 16:34:54 [显示全部帖子]

上面的SPL是一米测试时的数据,换算到0.1米时+20dB

看起来跟FC类似!



学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2006-9-26 16:35:42 [显示全部帖子]


图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2006-9-26 16:38:06 [显示全部帖子]

低频的振幅比想象的要大些,0.5W时,音圈就快跳出磁路了!


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2006-9-28 21:35:30 [显示全部帖子]

也从分割振动方面推算一下:(结果有助于解释高频特性,不考虑前盖和阻尼的影响)

由活塞振动频率范围到分割振动频率范围的过渡区域,也是辐射阻抗变化大的区域。

ka=1时对应的f1为9.1KHz(a=6mm)

ka=2时对应的f2为18.2KHz

f>f1时,辐射阻缓慢增加,到f2时辐射阻基本保持恒定,再高时则急剧下降。

两频率点跟频率响应曲线的趋势基本对应!

(也许只是巧合?)



学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2006-9-28 21:38:53 [显示全部帖子]

如此说来,理论不能指导实践或理论不能量化,就是相当奇怪的观点。

所有的软件设计和测试系统,都来源于理论。



学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2006-9-30 8:55:12 [显示全部帖子]

是啊,XJ其实不保守的!

这里的规定或原则是:不能侵犯版权,不能侵犯商业秘密,不能侵犯个人隐私等(也不能人身攻击)

重在技术交流和探讨



学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2006-9-30 9:21:19 [显示全部帖子]

一般大喇叭单元是功率大时,Fs下降.

到微型喇叭怎么相反?原因不解!



学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2006-10-6 11:50:30 [显示全部帖子]

那10KHz以上是怎么设计的?


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2006-11-9 20:40:26 [显示全部帖子]

有些公式可能有错误!



学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  14楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2006-11-11 11:43:51 [显示全部帖子]

FINCONE模拟SPL似乎偏高


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  15楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2006-11-29 15:37:05 [显示全部帖子]

如何解决微型扬声器的失真?这个问题值得探讨!


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  16楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2006-12-28 16:29:05 [显示全部帖子]

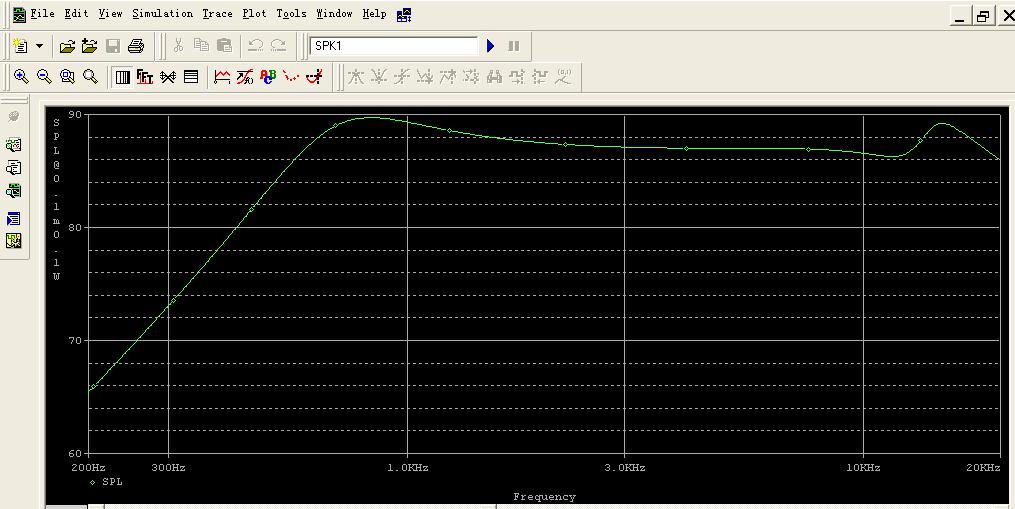

看看PSPICE的例子:




图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  17楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2006-12-28 16:30:00 [显示全部帖子]

阻抗曲线:




图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  18楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2006-12-28 16:30:53 [显示全部帖子]

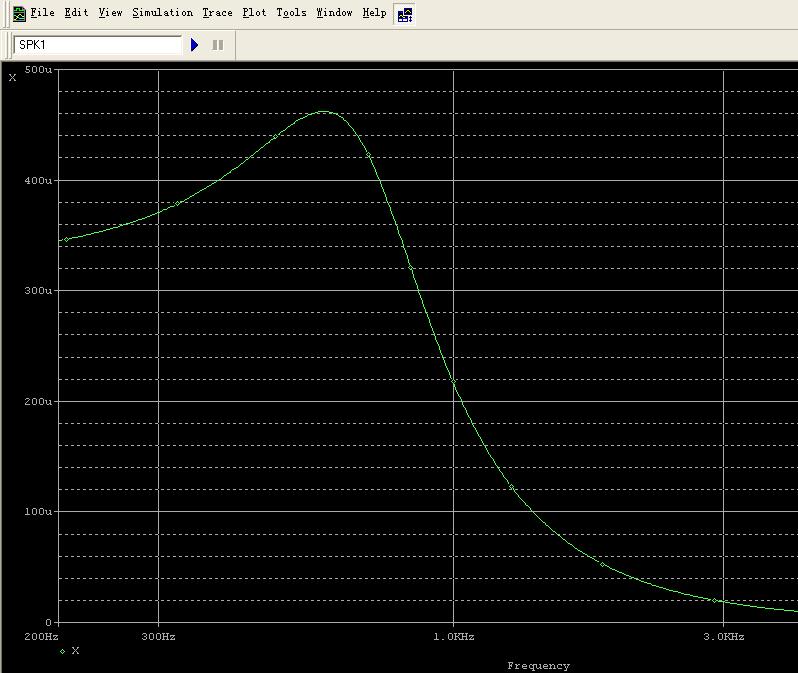

0.5W时的位移曲线:




图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  19楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2006-12-28 16:33:43 [显示全部帖子]

看来0.45mm以上的间隙是需要的!


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  20楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2007-9-25 23:10:06 [显示全部帖子]

"请教一个问题,如何将FM中的数据导入FC中,请指教"

新版的可以直接导入(有命令菜单)



学无止境!
 回到顶部
